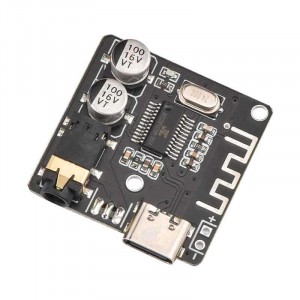

Bluetooth аудио модуль VHM-314 Type-C

Bluetooth аудио модуль VHM-314 Type-C предназначен для передачи стерео звукового сигнала по Bluetooth. Основа модуля – микросхема AC1847AP1P803. Модуль может питаться как от источника постоянного тока на 5В, так и от Li-Ion аккумулятора напряжением от 3.7 до 5В.

Звуковой выход – разъем 3,5 мм «Jack», кроме того, на плате есть три контактные площадки, обозначенные как «L», «G» и «R» к которым можно припаять провода для снятия выходного сигнала. Фактически, они соединены параллельно с разъемом.

При включении модуля красный светодиод в режиме поиска начинает мигать два раза в секунду. При успешном соединении, частота миганий падает до одного раза в пять секунд. Подключение и отключение модуля сопровождается звуковыми сигналами, оповещающими пользователя об изменении режима работы.

Внимание: если модуль попросит пароль, то необходимо ввести 1688.

Характеристики:

• Напряжение питания: 3,7 – 5 В
• Соотношение сигнал/шум: 90 дБ
• Версия bluetoorh: 4.1
• Поддерживаемые протоколы: A2DP, AVCTP, AVDTP, HFP
• Расстояние соединения: 3 - 12 м
• Размер: 3.5 × 3.3 × 1.6 мм
