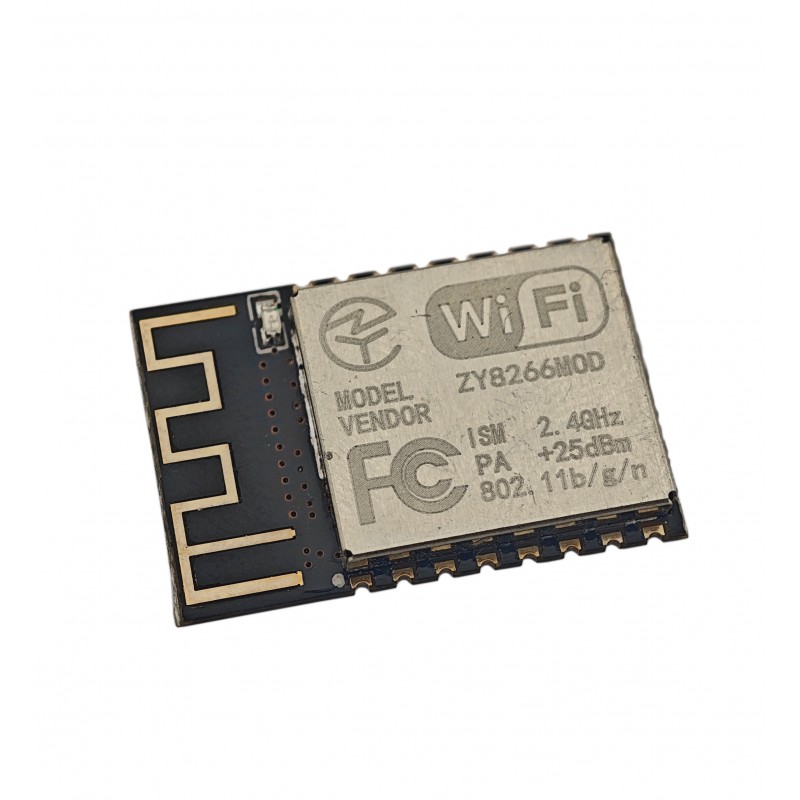

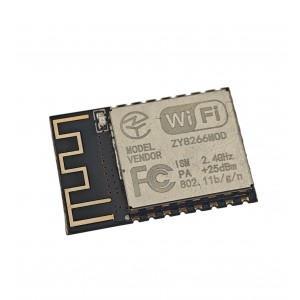

Wi-Fi модуль ESP-12S
Артикул: 1002537
- Нашли дешевле?
-
- 10 или более: 230 ₽
- 100 или более: 220 ₽
- В наличии: 43
Модуль ESP-12S предлагает полноценное завершённое автономное сетевое решение WiFi в компактном исполнении. Он построен на модифицированном чипе ESP8266EX по архитектуре SoC, основой которого стал 32-битный микропроцессор Tensilica L106 с ультра-низким энергопотреблением, поддерживающий частоты 80МГц и 160МГц, имеющий встроенные 16-битные инструкции и функции RTOS - Wi-Fi Direct (P2P), soft-AP.
Характеристики:
- Контроллер: ESP-12S ESP8266EX Serial WiFi, 32-бит SoC, AI Thinker
- Рабочее напряжение: 3.3 В
- Поддерживаемое напряжение: 3.0 - 3.6 В
- Рабочий ток: 71 мА
- Максимальный ток: 500 мА
- Ток неглубокого сна: 2 мА
- Ток глубокого сна: 0.02 мА
- Флеш-память: 32 МБит / 4 МБайт
- Протоколы WiFi: 802.11 b/g/n
- Диапазон частот: 2.4ГГц-2.5ГГЦ (2400М-2483.5М)
- Режимы WiFi: Клиент, Программная точка доступа, Клиент+Программная точка доступа (station, softAP, station+softAP)
- Защита: WPA-PSK, WPA2-PSK
- Шифрование: WEP, TKIP, AES
- Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP
- Выводы общего назначения (вход/выход, GPIO): 11
- Максимальный ток на контакт общего назначения: 12 мА, рекомендуемый 6мА
- Аналоговые входы: 1, 10-бит
- ШИМ выходы: 4
- Технология STBC, 1x1 MIMO, 2x1 MIMO
- Выходная мощность в режиме 802.11b: +20dBm
- Интерфейсы: UART, HSPI, I2C, I2S, IrDA, GPIO, ШИМ
- Встроенный переключатель приёма/передачи, согласующий высокочастотный трансформатор, усилитель мощности
- Встроенные блоки: согласования сети, фазовой автоподстройки частоты, управления питанием, блоки регулирования
- Антенна WiFi: PCB, разведена на плате в виде дорожки
- Поддержка файловой системы SPIFFS
- Поддержка функций Smart Link для устройств на Andriod и iOS
- Поддержка АТ-команд, Облачного Сервера и Наборов Разработки (SDK), обновление прошивки
- Рабочая температура: -40 - 125 °C
- Размеры: 24 х 16 х 3 мм

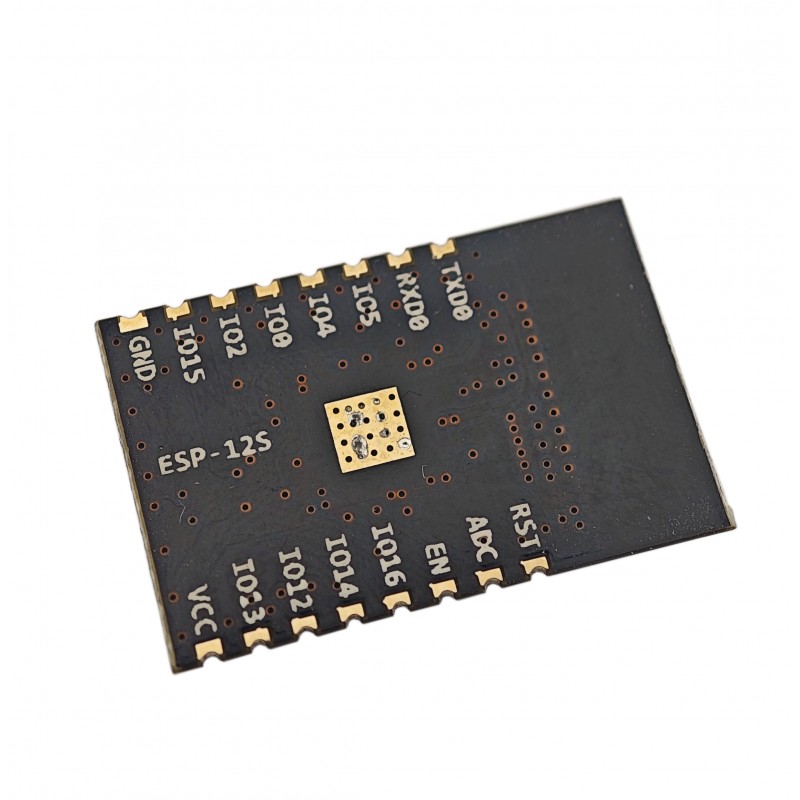

Выводы ESP-12S (распиновка):
- EXT_RSTB (RST, RESET) — контакт перезапуска модуля, активен при низкоуровневом сигнале
- ADC — Аналого-цифровой преобразователь (АЦП). Диапазон входного напряжения 0-1 В, диапазон значений 0-1023
- CHIP_EN (CH_PD, CH_PU) — контакт включения модуля в рабочий режим. Активен при высокоуровневом сигнале
- GPIO16 — контакт общего назначения, ввод/вывод данных. Соединение с выводом EXT_RSTB выводит модуль из режима глубокого сна
- GPIO14, GPIO12, GPIO13, GPIO15, GPIO2, GPIO3, GPIO5 — контакт общего назначения, ввод/вывод данных. Переназначаемый на другие функции
- VCC — контакт питания модуля, напряжение 3.0-3.6 В
- GND — общий, заземление
- Асинхронный последовательный интерфейс UART из 2х линий, устанавливает связь с другими устройствами по шине UART:
- UART0_RX — контакт GPIO3
- UART0_TX — контакт GPIO1
- UART0_RTS — контакт GPIO15
- UART0_CTS — контакт GPIO13
- UART1_TX — контакт GPIO2, может использоваться для вывода отладочной информации
- Двунаправленный последовательный интерфейс IIC/I2C, позволяет коммутировать внешние датчики, сенсоры, дисплеи т.д.:
- SDA — контакт GPIO2
- SCL — контакт GPIO14
- Последовательный периферийный интерфейс HSPI, допускает подключение внешней памяти SPI Flash, дисплеев, микроконтроллеров:
- CS - контакт GPIO15
- MISO - контакт GPIO12
- MOSI - контакт GPIO13
- CLK - контакт GPIO14
- ШИМ — выводы GPIO4, GPIO12, GPIO14, GPIO15 с разрядностью до 14-бит
- Интерфейс электрической последовательной шины I2S. В основном, служит для сбора, обработки и передачи аудиоданных, или для приёма/передачи последовательных данных по двум раздельным шинам:
- I2S1_DATA — приём, контакт GPIO12
- I2S1_BCK — приём, контакт GPIO13
- I2S1_WS — приём, контакт GPIO14
- I2S0_BCK — передача, контакт GPIO15
- I2S0_DATA — передача, контакт GPIO3
- I2S0_WS — передача, контакт GPIO2
- Периферийный интерфейс IrDA (ИК дистанционное управление), реализуемый на программном уровне. Предназначен для модуляции несущей частоты 38кГц, демодуляции или кодирования NEC. Дальность передачи сигнала составляет около 1м:
- IR_Tx — контакт GPIO14
- IR_Rx — контакт GPIO5
