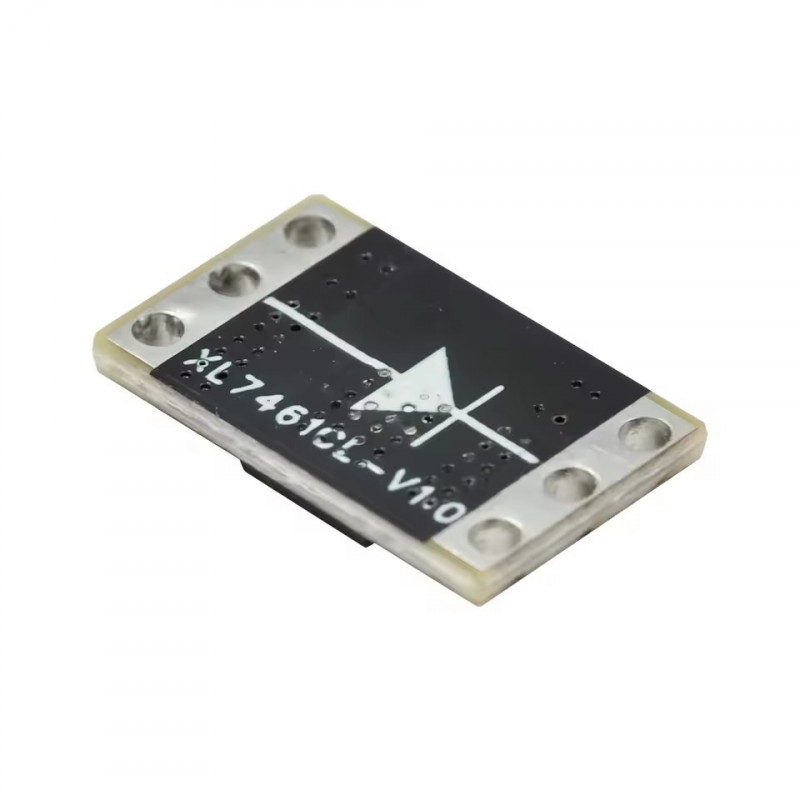

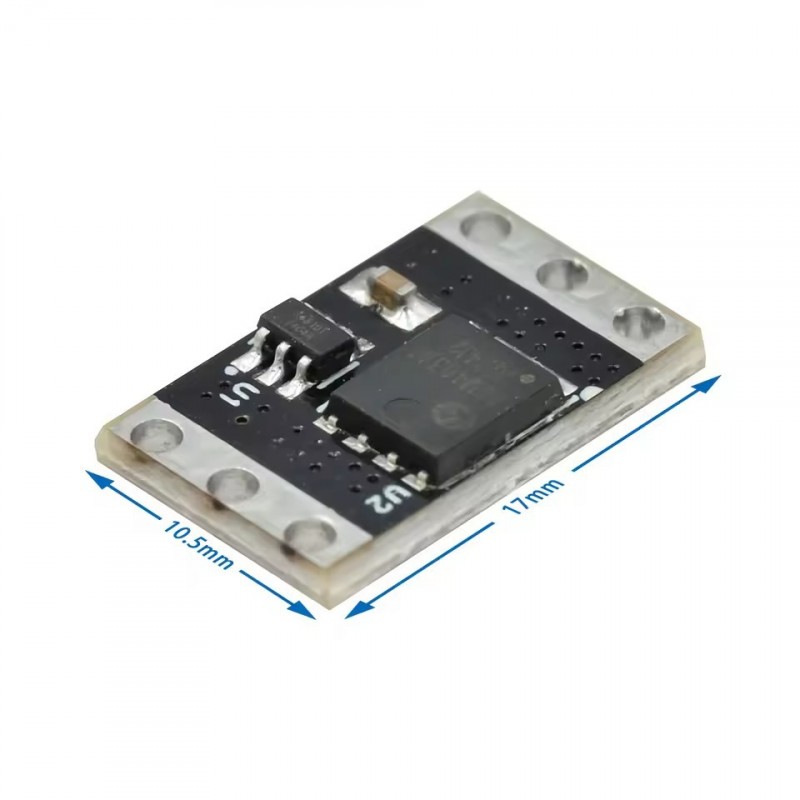

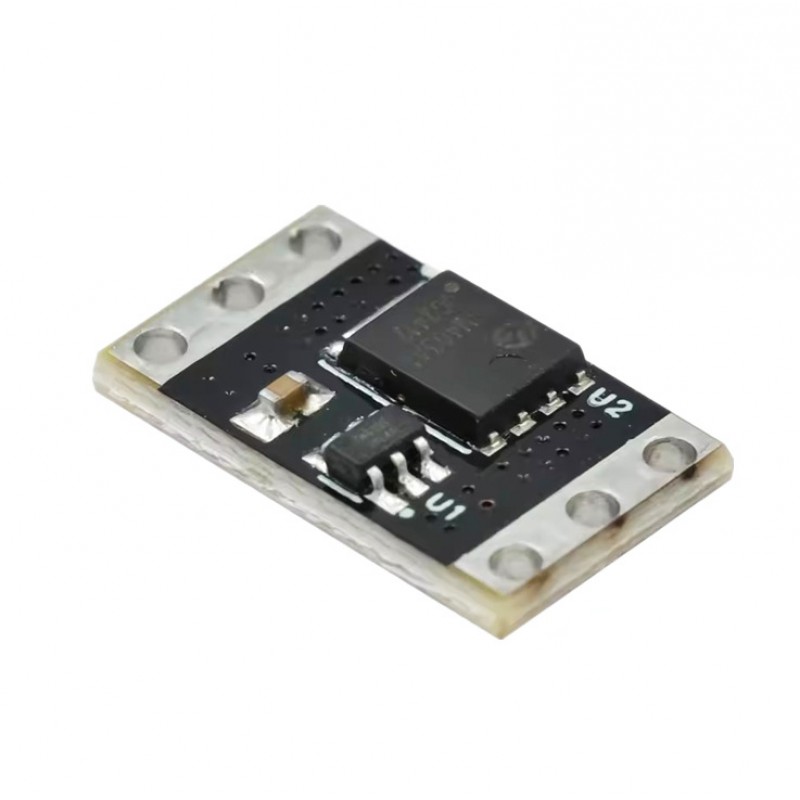

Модуль идеального диода XL74610
Артикул: 1011120
- Нашли дешевле?
-
- 165 ₽ от 10 шт.
- 150 ₽ от 100 шт.
- В наличии: Нет в наличии
Модуль XL74610L представляет собой электронный аналог идеального диода, предназначенный для защиты от обратной полярности и организации резервного питания с минимальными потерями напряжения.
В отличие от обычных кремниевых диодов, создающих падение напряжения около 0.7 В и значительный нагрев при больших токах, модуль использует MOSFET с очень низким сопротивлением канала (около 3.3 мОм). Благодаря этому падение напряжения при токе 10 А составляет всего около 50 мВ, а тепловыделение в несколько раз ниже по сравнению с традиционными диодами.
Модуль не требует подключения к общему проводу и устанавливается в цепь аналогично обычному диоду, что делает его удобным решением для защиты от переполюсовки, резервирования источников питания и предотвращения обратного тока.
Преимущества:
- Замена обычного силового диода
- Значительно меньшее падение напряжения
- Низкое тепловыделение
- Защита от обратной полярности
- Защита от обратного тока
- Не требует общего провода (GND)
- Простое включение последовательно в разрыв питания
- Подходит для резервирования источников питания
Технические характеристики:
- Микросхема: XL74610L
- Аналог: LM74610
- Рабочее напряжение: 1.5–36 В DC
- Сопротивление MOSFET: около 3.3 мОм
- Падение напряжения при токе 10 А: около 50 мВ
- Ток покоя: практически 0 мА
- Способ монтажа: пайка
Допустимый ток нагрузки:
Без дополнительного охлаждения:
- До 15 А при 12 В и температуре окружающей среды 25 °C
С радиатором и принудительным обдувом:
- До 30 А длительно
Теоретически возможно использование при токах свыше 50 А при обеспечении достаточного охлаждения, однако производителем не проводились длительные испытания в таком режиме.
Применение:
- Защита от переполюсовки аккумуляторов
- Защита питания автомобильной электроники
- Солнечные энергетические системы
- Резервирование блоков питания
- Защита от обратного тока
- Зарядные устройства
- Источники бесперебойного питания
Особенности работы:
- При очень малых токах нагрузки возможно кратковременное падение напряжения порядка 0.3 В.
- Модуль пропускает небольшой обратный ток, поэтому не является полной заменой развязывающему диоду в некоторых специализированных схемах.
- Не рекомендуется для сверхмаломощных устройств с током потребления менее 10 мА.
- При необходимости пользователь может дополнительно установить TVS-диод и входные/выходные конденсаторы.
