Переключатель клавишный KCD1-103

Компактный панельный клавишный переключатель KCD1 21*15 мм предназначен для коммутации электрических цепей и выбора одного из двух режимов работы устройства. В отличие от обычного двухконтактного выключателя, данная модель имеет 3 контакта и 3 фиксированных положения, что позволяет использовать её как переключатель направления, режима или источника питания.

Переключатель устанавливается в прямоугольное отверстие корпуса и фиксируется боковыми защёлками без дополнительного крепежа.

Характеристики:

• Тип: клавишный переключатель;
• Серия: KCD1;
• Количество контактов: 3;
• Количество положений: 3;
• Схема переключения: ON-OFF-ON;

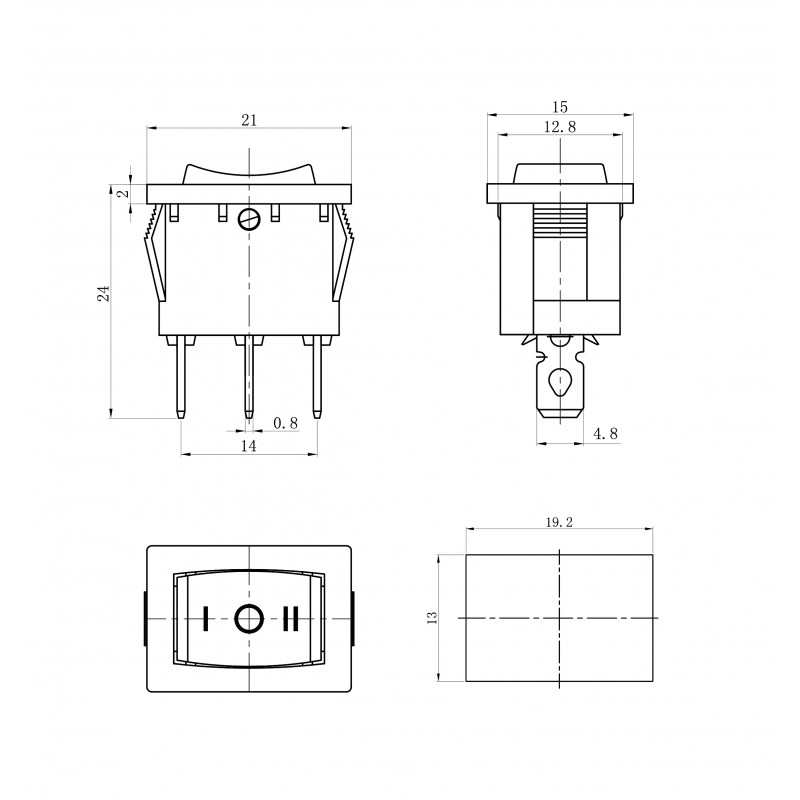

• Монтажные размеры: 19,2*13мм
• Размеры рамки: 21*15 мм
• Тип фиксации: фиксируемый;
• Номинальный ток: до 3 А;
• Номинальное напряжение по данным продавца: DC 12 В;

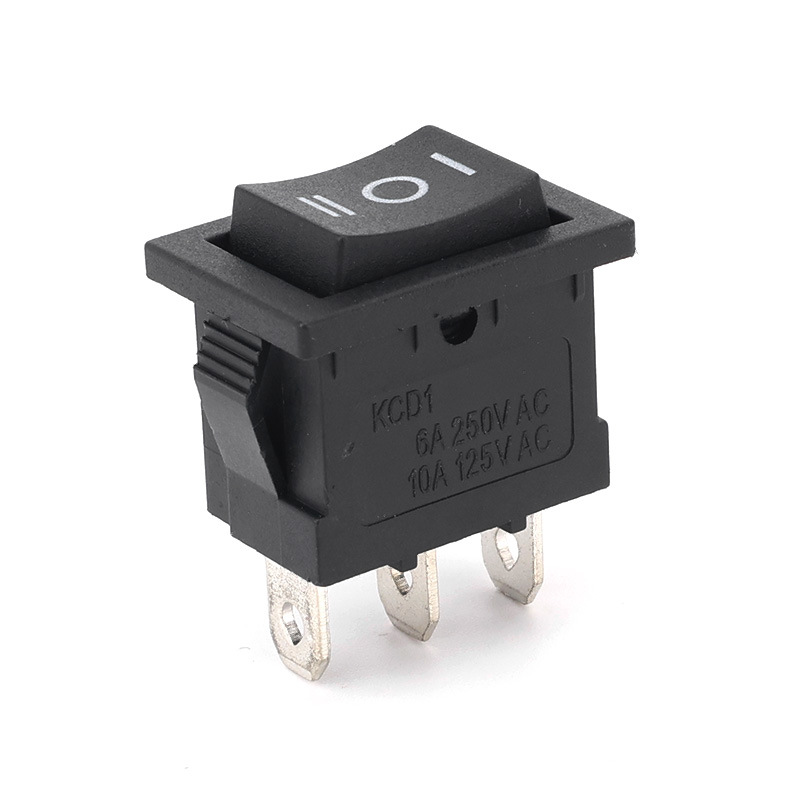

• Маркировка на корпусе: до 6 А 250 В AC / 10 А 125 В AC;
• Тип монтажа: панельный;
• Фиксация: защёлки;
• Форма клавиши: прямоугольная;
• Цвет: чёрный;

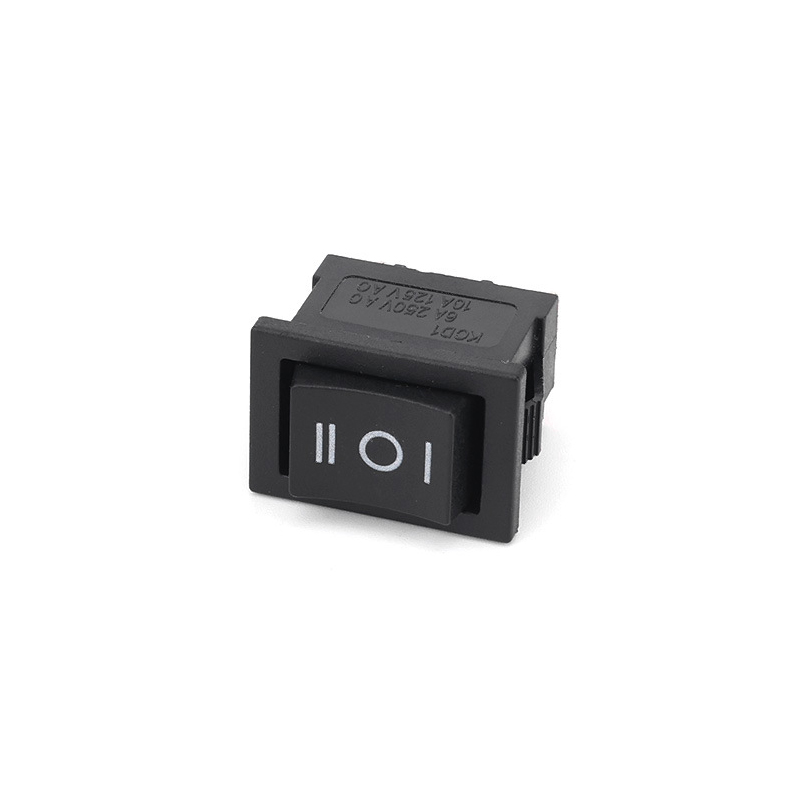

• Маркировка клавиши: I / O / II;

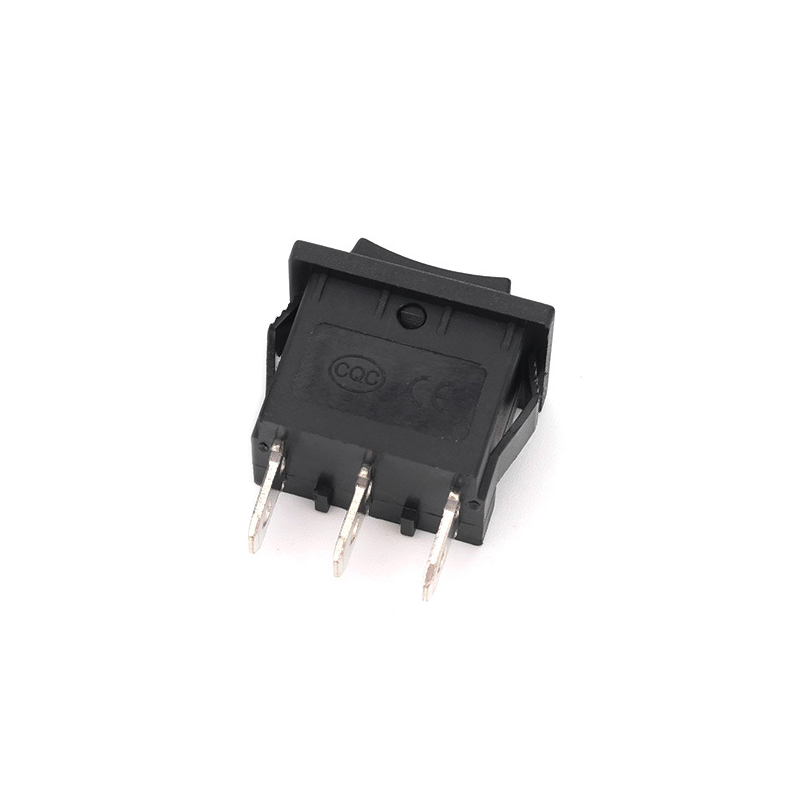

• Тип выводов: плоские контактные лепестки;
• Материал корпуса: пластик.

Центральный контакт переключателя является общим. В одном крайнем положении он соединяется с одним боковым контактом, в другом — со вторым. В среднем положении цепь разомкнута.

Перед подключением рекомендуется учитывать характер нагрузки и возможные пусковые токи. Для двигателей, трансформаторов и другой индуктивной нагрузки допустимый рабочий ток рекомендуется выбирать с запасом.
