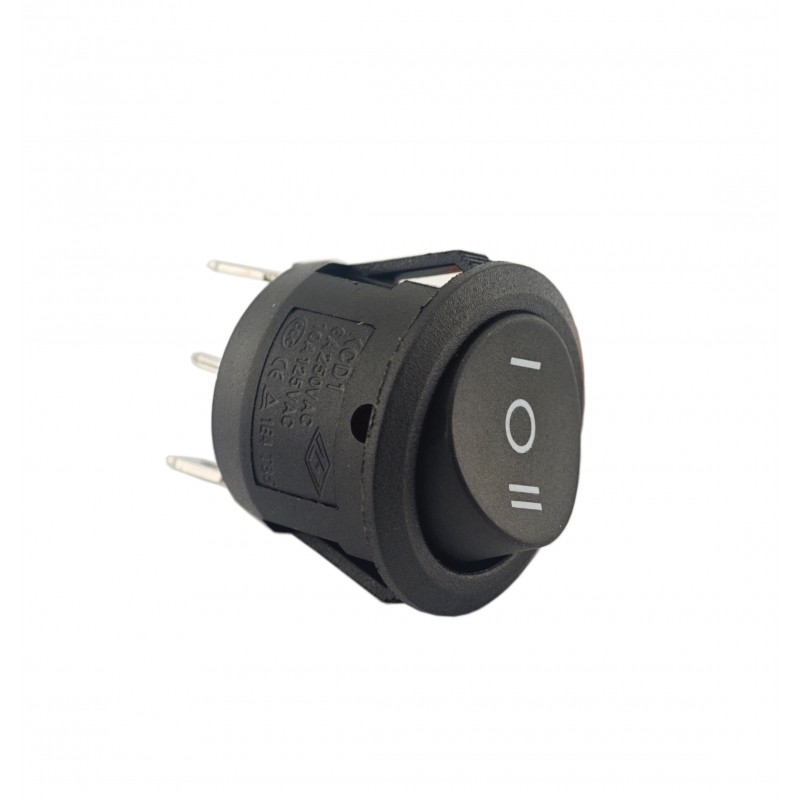

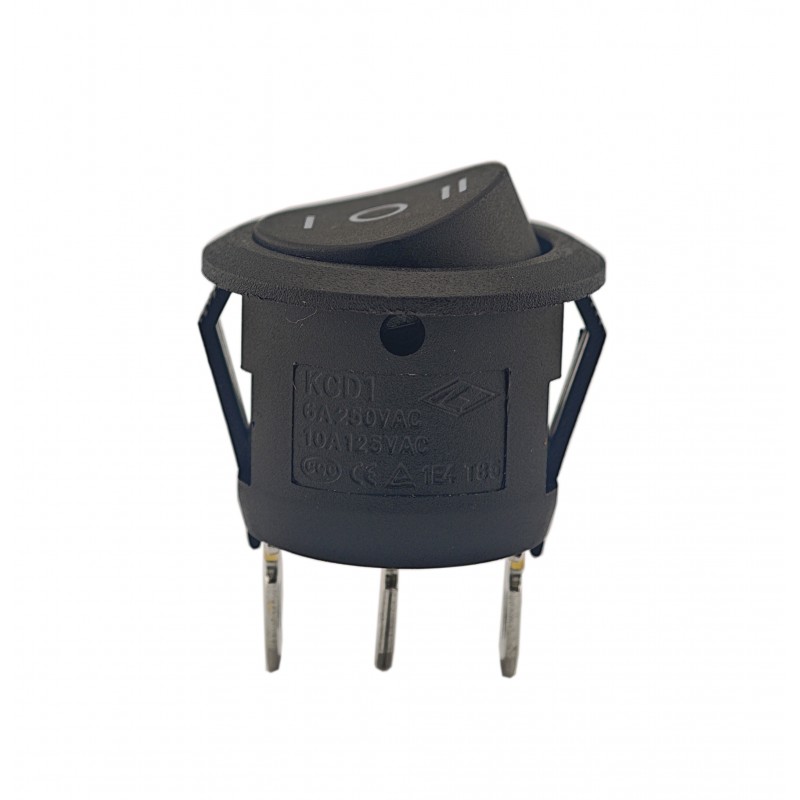

Переключатель KCD1 круглый, ON-OFF-ON, 3 контакта, чёрный

Трёхпозиционный круглый клавишный переключатель KCD1 предназначен для выбора одной из двух электрических цепей с возможностью полного отключения в центральном положении.

На клавише предусмотрено три фиксированных положения:

• I — включена первая цепь;
• O — обе цепи отключены;
• II — включена вторая цепь.

Переключатель имеет три электрических вывода, один из которых является общим.

Характеристики:

• серия: KCD1;
• схема: ON-OFF-ON;
• тип контактов: SPDT с центральным отключением;
• количество положений: 3;
• все положения: фиксируемые;
• количество контактов: 3;
• маркировка клавиши: I / O / II;
• подсветка: нет;
• цвет клавиши: чёрный;
• тип монтажа: панельный;
• крепление: защёлки;
• монтажное отверстие: Ø20 мм;
• размер рамки: 23 мм.
• номинальная нагрузка серии: до 6 А 250 В AC / 10 А 125 В AC.

Переключатель может использоваться для выбора направления, режима работы, двух источников сигнала или питания, а также в панелях управления и самодельной электронике.
