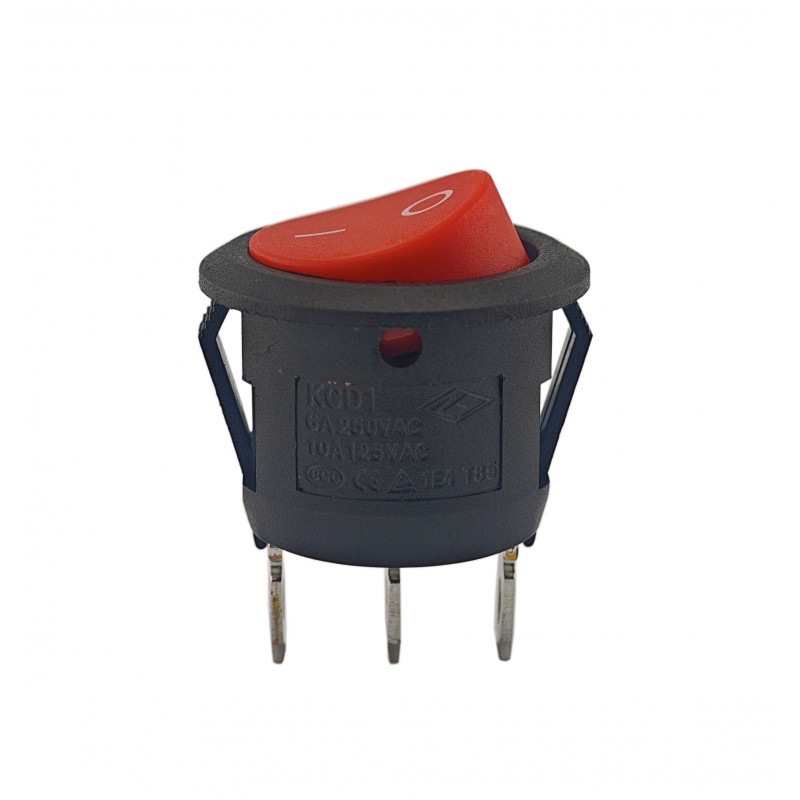

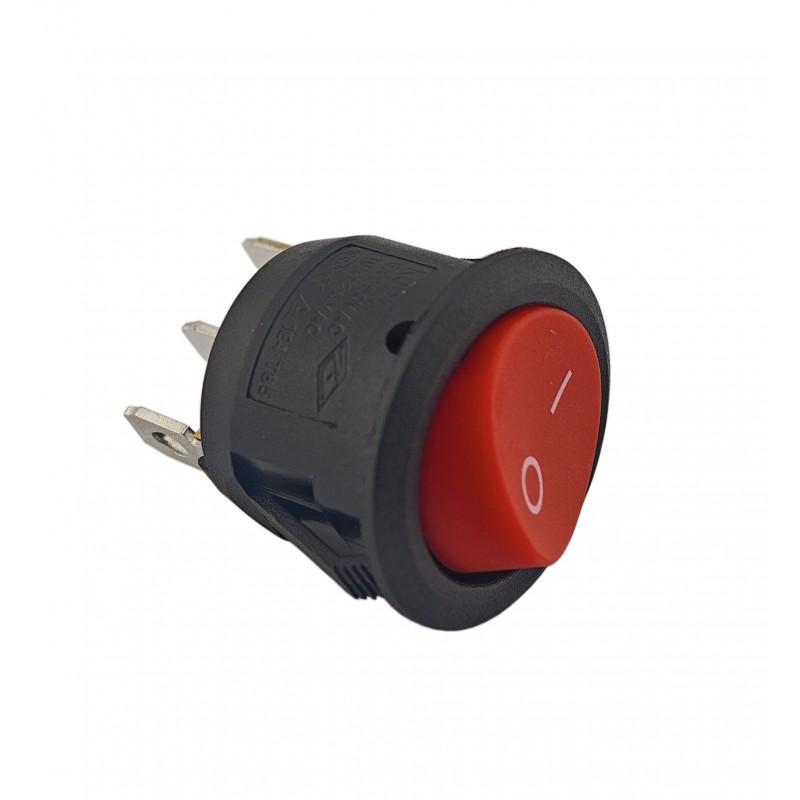

Переключатель KCD1 круглый, ON-ON, 3 контакта, красный

Круглый клавишный переключатель KCD1 круглый, ON-ON, 3 контакта, красный предназначен для переключения общего контакта между двумя электрическими цепями.

Модель имеет три контакта и два фиксированных положения ON-ON. В одном положении общий контакт соединяется с первым выходом, в другом — со вторым. Полностью выключенного положения у такого переключателя нет.

Такой вариант удобен для выбора режима работы устройства, переключения источников сигнала, направления управления или двух отдельных цепей.

Характеристики:

• серия: KCD1;
• тип: переключатель;
• схема: ON-ON;
• тип контактов: SPDT;
• количество положений: 2;
• положения: фиксируемые;
• количество выводов: 3;
• центральный вывод: общий;
• подсветка: нет;
• цвет клавиши: красный;
• монтаж: панельный;
• крепление: защёлки;

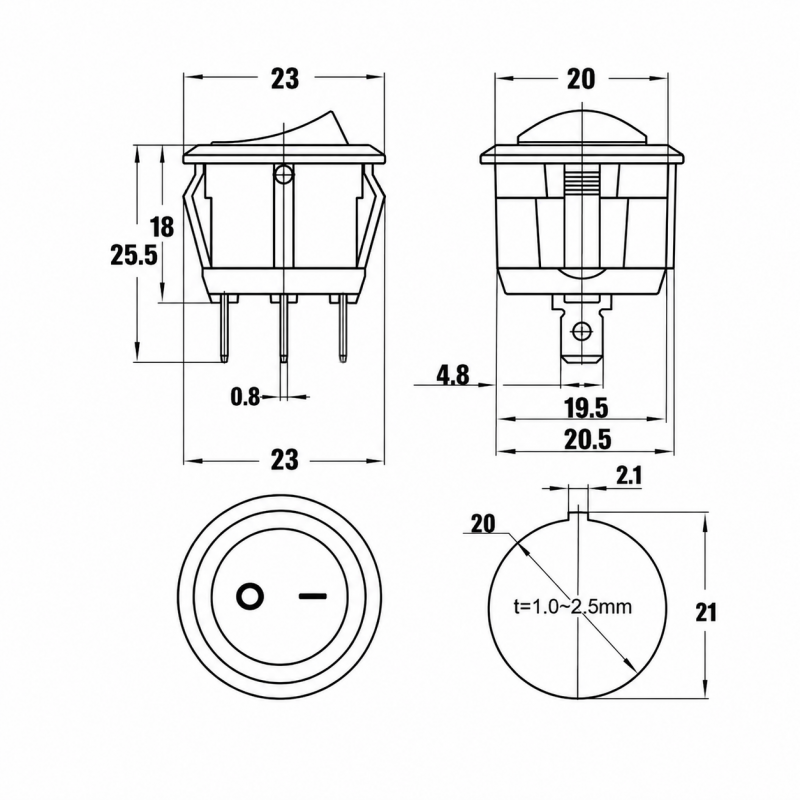

• монтажное отверстие:  Ø20 мм;
• наружный диаметр корпуса:  23 мм.

Принцип работы:

• Положение 1: общий контакт соединён с первым выходом.
• Положение 2: общий контакт соединён со вторым выходом.

Подходит для переключения режимов, сигнальных цепей, источников питания и различных DIY-устройств.
