Модуль реле с ИК приемником TL1838 и пультом

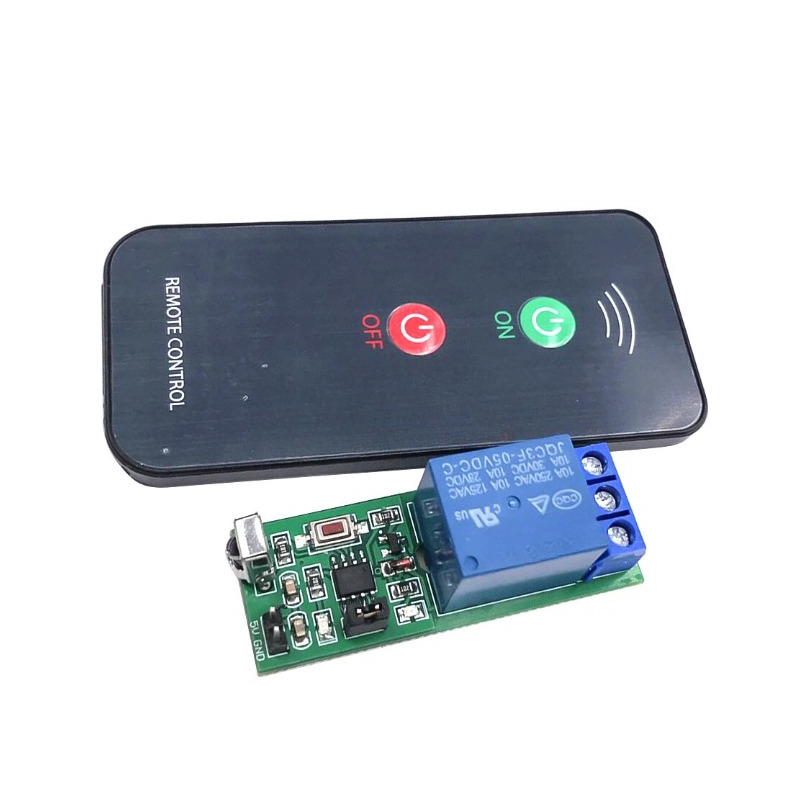

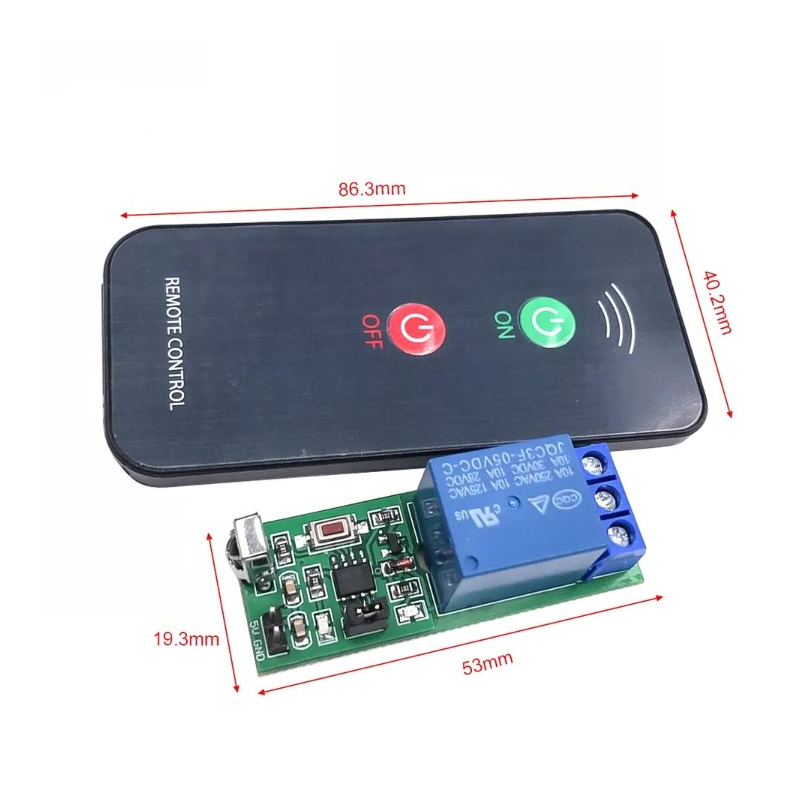

Данный модуль реле с ИК приемником TL1838 идет в комплекте с пультом на 2 кнопки on/off. На самом модуле находятся два пина для выбора режима работы модуля, два пина с шагом для питания модуля и кнопка для программирования модуля, а именно привязки пульта.

Режимы работы модуля:

1. Пины выбора режима замкнуты. В этом режиме модуль реле работает пока кнопка нажата, кнопку отпустили модуль реле перестал работать.

2. Пины выбора режима разомкнуты. В этом режиме модуль работает как переключатель. Нажали кнопку модуль реле включился, нажали еще раз модуль выключился.

Есть у данного устройства как 1 минус, так и 1 плюс. Минус - работает всего от одной кнопки, т.е. сколько бы кнопок на пульте не было, работать модуль будет от одной. Но плюс полностью перекрывает минус. Суть в том, что благодаря кнопке на модуле (зажать и подержать несколько секунд пока индикаторный диод не замигает, затем нажать необходимую кнопку на пульте), к нему можно привязать любой другой пульт или же использовать этот но уже с двумя такими модулями, привязав один модуль на кнопку on, а второй модуль на кнопку off.

Характеристики:

• Напряжение питания: 5В

• Потребление: не более 100мА

• Коммутируемое напряжение: до 30В DC, до 250В AC

• Коммутируемый ток: 10А
